دستگاه اکسس پوینت DLINK مدل 1160 را به برق متصل و روشن نمائید.

مراحل را طبق شکل های زیر انجام دهید.

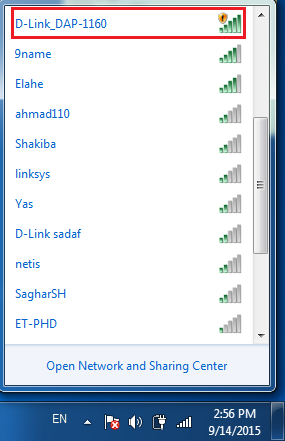

ابتدا کارت شبکه وایرلس خود را طبق شکل زیر باز نموده و شبکه بیسیم مشخص شده را انتخاب نمائید.

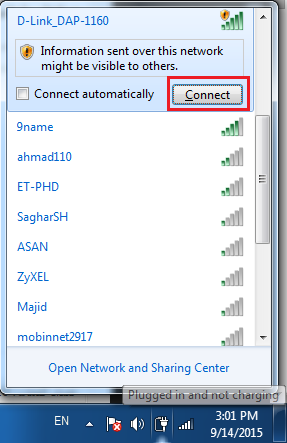

به شبکه کانکت شوید.

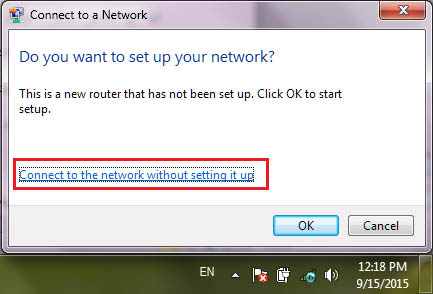

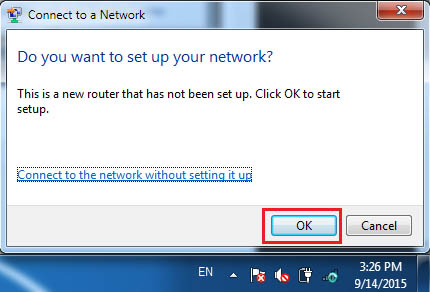

برای پیکر بندی اولیه دستگاه گزینه OK را انتخاب نمائید.

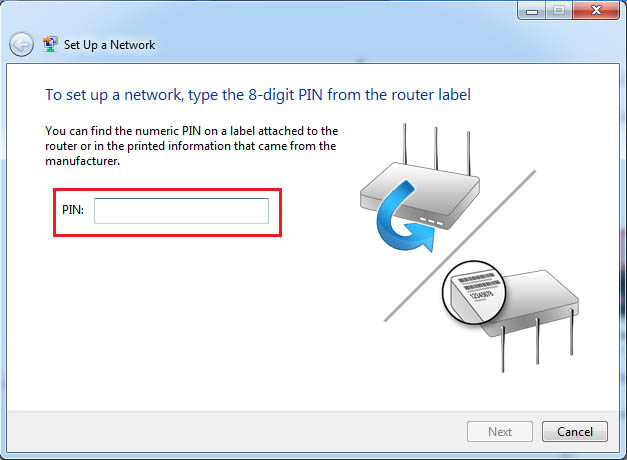

کد PIN را از قسمت زیرین دستگاه خوانده و در قسمت مشخص وارد نمائید و سپس گزینه NEXT را بزنید.

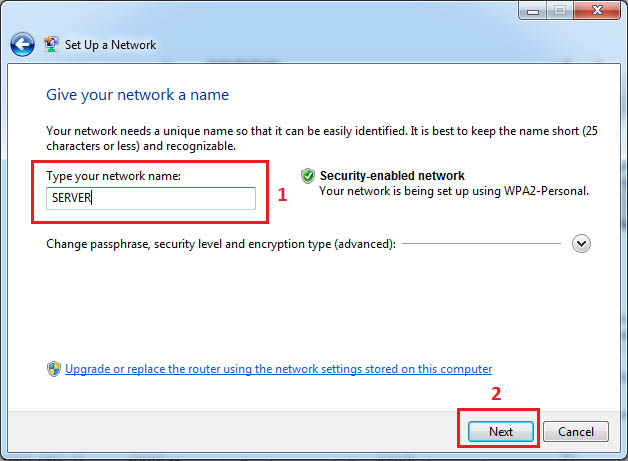

نام شبکه را به SERVER تغییر نمائید کد امنیتی را به دلخواه (8 رقمی) انتخاب کنید.

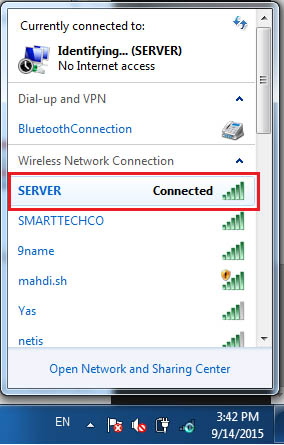

   تا ابن مرحله شما نام اکسس پوینت را تغییر داده و به دستگاه به صورت وایرلس متصل هستید.

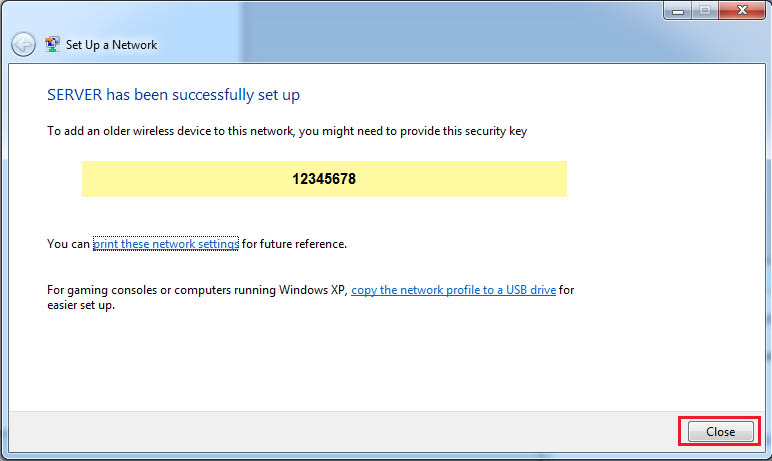

 حالا شما برای دستگاه یک اکسس پوینت ، نام و کد امنیتی انتخاب نمودهاید و دستگاه آماده کار است.

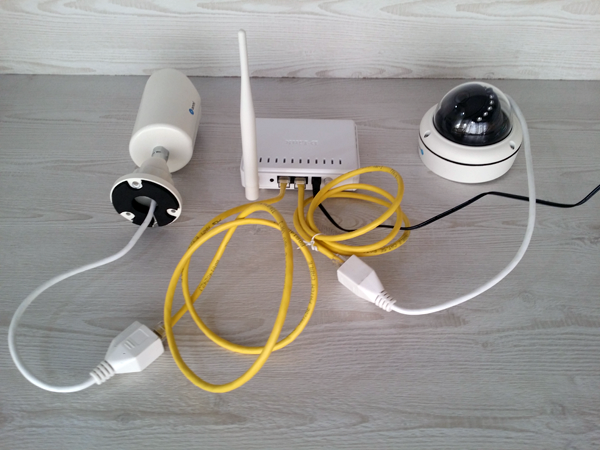

این مدل از اکسس پوینت دارای 2 پورت شبکه است که امکان اتصال به 2 دوربین مدار بسته IP را فراهم      می نماید، در صورتی که قصد دارید دوربین بیشتری دوربین را به این دستگاه وصل نمائید لازم است از دستگاه هاب سوئیچ استفاده کنید.



نحوه مشاهده تصویر دوربین مدار بسته IP بصورت بیسیم روی لپ تاپ:

ابتدا باید آدرس IP دوربین را از روی لیبل یا دفترچه دوربین پیدا کنیم و آدرس IP لپ تاپ خود را “نزدیک” به این آدرس تنظیم نمائیم

دوربین IP مورد آزمایش ما ، دارای آدرس 192.168.1.100 می باشد و ما می خواهیم آدرس کارت شبکه خود را روی 192.168.1.10 تنظیم نمائیم تا بدون مشکل بتوانیم با دوربین ارتباط برقرار نمائیم.

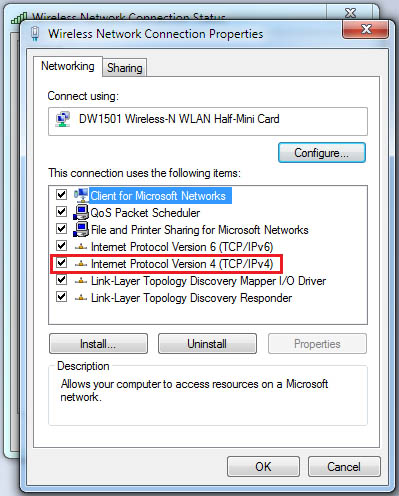

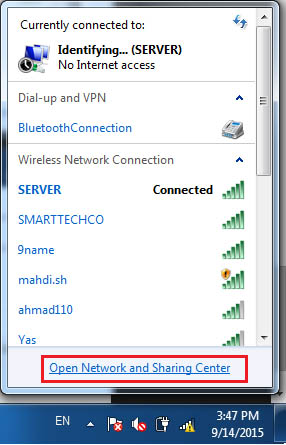

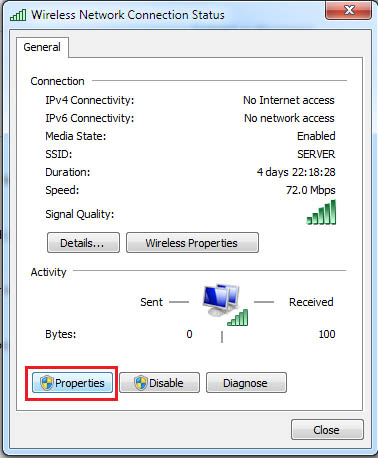

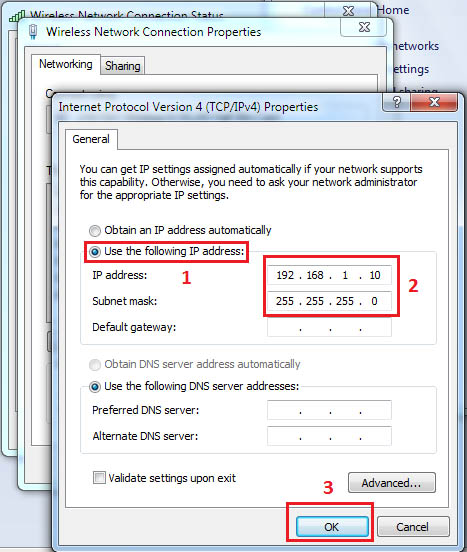

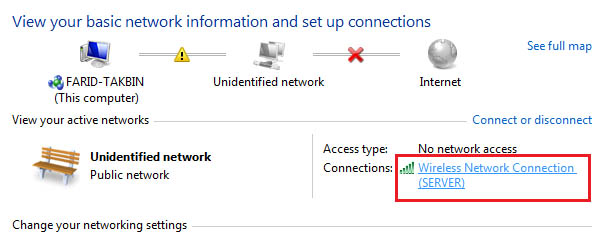

نحوه تنظیم آدرس IP کارت شبکه بیسیم کامپیوتر:











سپس دو پنجره قبلی را با OK و CLOSE ببندید.

حالا دوربین و کامپیوتر ما قادر هستند تا با یکدیگر ارتباط برقرار کنند.

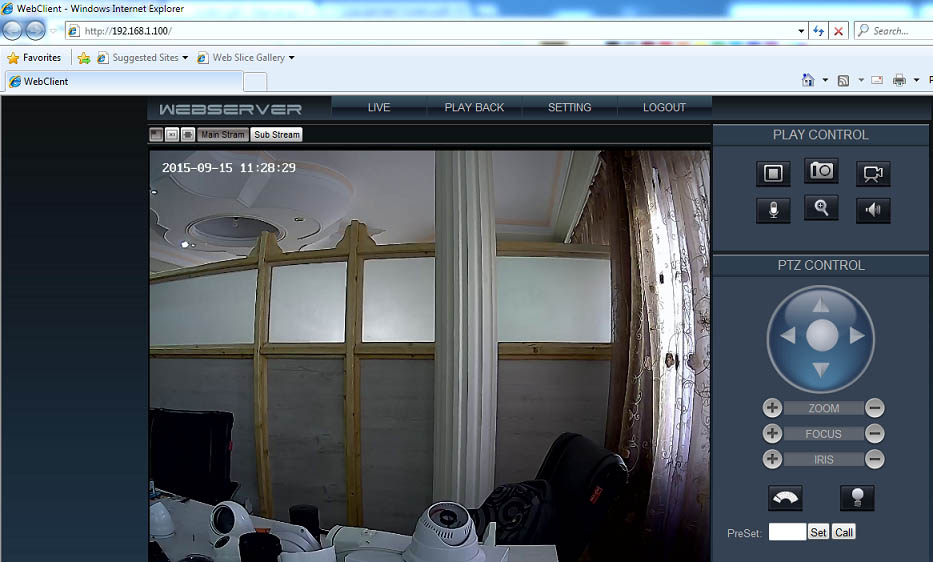

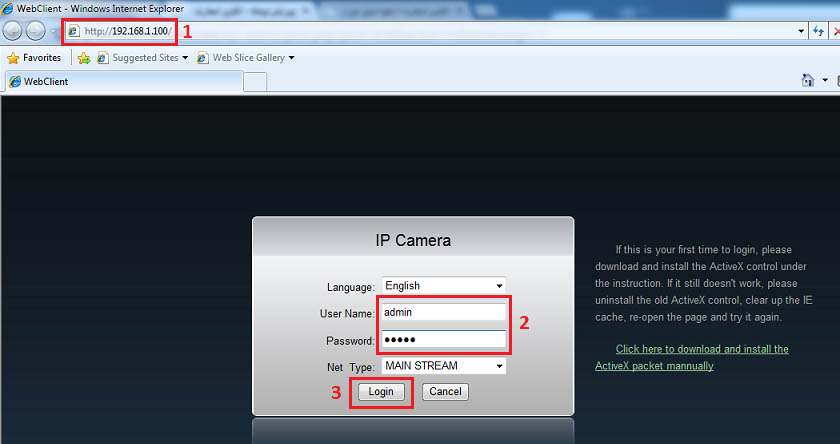

وارد برنامه CMS یا مرورگر اینترنت خود شوید و آدرس IP دوربین خود را در آنجا وارد نمائید.





تا این قسمت توانستیم تصاویر را به صورت بیسیم روی کامپیوتر خود دریافت نمائیم ، اما در صورتیکه بخواهیم تصاویر را بر روی دستگاه NVR دریافت نمائیم باید از یک دستگاه اکسس پوینت دیگر استفاده نمائیم.

دستگاه اکسس پوینت DLINK مدل 1160 دارای 2 حالت مختلف برای کار کردن می باشد، حالت اول همان حالت اکسس پوینت است که ما در آموزش نحوه استفاده از آن را آموختیم ، حالت دوم حالت CLIENT است که به ما کمک میکند برای دستگاهی مانند NVR که دارای شبکه وایرلس نمی باشد ، بستری را فراهم آورد تا بتواند از کارت شبکه خود بنحوی بهره گیرد که گویی دارای شبکه وایرلس می باشد

اما این کار به چه صورت امکان پذیر است؟

ادامه آموزش را دنبال کنید…

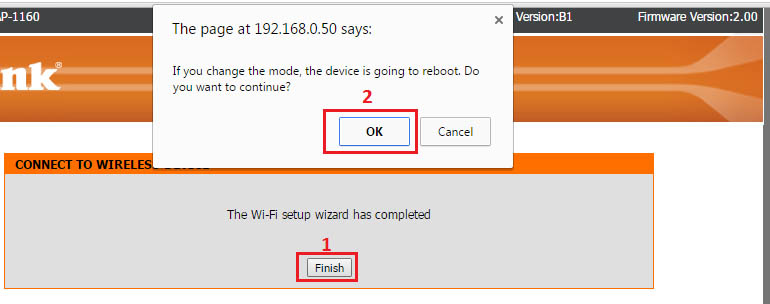

برای این کار نیاز است تا ما یک عدد دستگاه اکسس پوینت دیگر از همین مدل را در اختیار بگیریم و دستگاه را روی حالت CLIENT قرار دهیم.

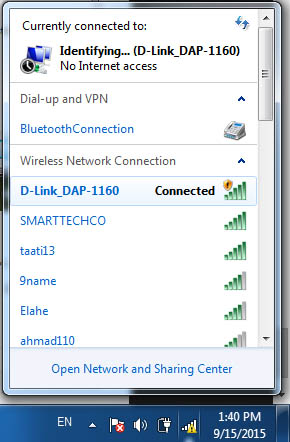

                                                               بعد از این مرحل کامپیوتر باید به شبکه اکسس پوینت وصل شود.



بعد از این مرحله لازم است آدرس IP کارت شبکه بیسیم کامپیوتر خود را به 192.168.0.10 تغییر دهید که نحوه تنظیم آدرس IP روی کارت شبکه بالاتر در آموزش آمده است.



پس از تنظیم آدرس IP کامپیوتر ، مراحل زیر را دنبال نمائید:

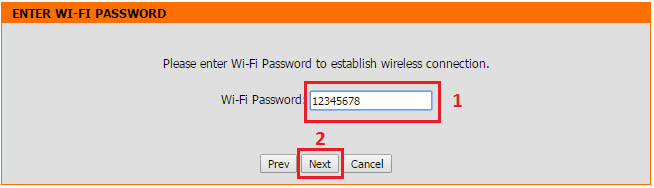

بالاتر در آموزش دیدیم زمانی که میخواستیم به اکسس پوینت اول کانکت شویم ، برای آن یک نام و رمز عبور تعیین کردیم (نام را SERVER و رمز را 12345678) ، و لازم است در این مرحله همان رمز را اینجا نیز وارد نمائیم.

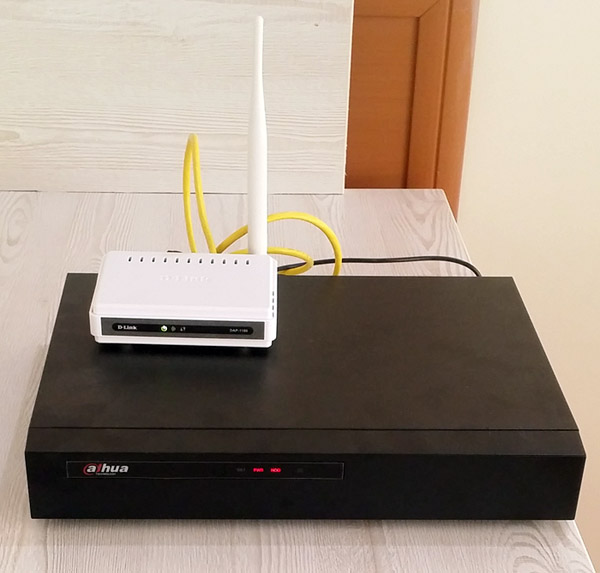

خب، کار تمام است ، تنها کافیست دوربین های IP را به دستگاهی که هم اینک کانفیگ کردیم وصل کرده و دستگاه دیگر که نام آن را SERVER گذاشتیم را با کابل شبکه به NVR خود وصل نمائیم.

سپس وارد تنظیمات کارت شبکه NVR شده و آدرس IP را نزدیک به IP دوربین های خود تنظیم کنیم.

 به این صورت شما یک دستگاه NVR بیسیم در اختیار دارید!





و به وسیله آن  به راحتی با دوربین های IP که نحوه وایرلس کردن آنها را در آموزش دیدید، ارتباط برقرار میکند و کابل کشی تقریبا از پروژه حذف می گردد.

 با این روش تقریبا می توان گفت هیچگونه افت کیفیت و قطع و وصلی در سیستم دوربین مدار بسته شما بوجود نخواهد آمد و این روش برای پروژه های کارخانه ای ، کار گاهی و در کل پروژه های بزرگ بسیار سودمند می باشد.
